(Yuqoridagi video yozuvlar Dji Phantom seriyasini taxminan 450-800m masofada kuzatishda S800 seriyali IR va ko'rinadigan yorug'lik kanali yordamida haqiqiy sinov yozuvini ko'rsatadi)

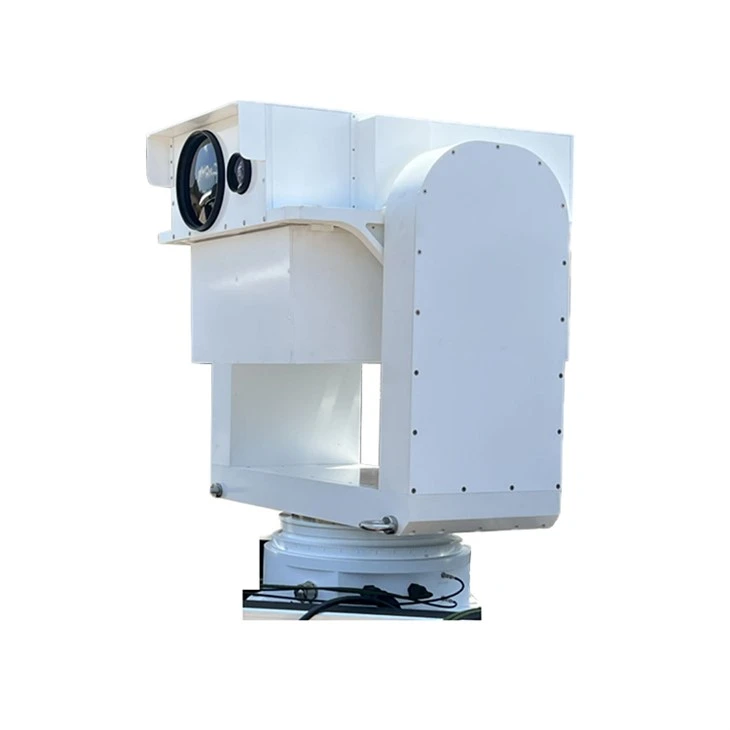

S800 Og'ir yuk avtomashinasi / yerga o'rnatish 2 eksa gyro-stabillashtirilgan platforma razvedka va perimetrni himoya qilish uchun
Xususiyatlari
S800 seriyali avtomashinaga oʻrnatilgan gyrostabilizatsiyalangan pan/nishab platformasi (minora) oʻrnatilgan yuqori aniqlikdagi 2-eksa giroskopik stabilizatsiya tizimiga ega boʻlib, u tashqi taʼsir etuvchi omillarning, masalan, avtomobilning silkinishi va tebranishi kabi taʼsirini avtomatik ravishda bartaraf qilishi mumkin. burg'ulashda harakat paytida tebranish. To'liq masofadan boshqarish funktsiyasi bilan foydalanuvchi sensor va PTZning barcha funktsiyalarini joystiklar orqali boshqarishi mumkin;
TI, ko'rinadigan yorug'lik kameralari, lazer sensorlari, shuningdek, nishonni kuzatish va identifikatsiya qilish moslashtirilgan va sozlanishi mumkin. U maqsadni qidirish, avtomatik kuzatish va yong'inni boshqarish bo'yicha ko'rsatmalarni amalga oshirishi mumkin.
Ilovalar:Bu erda biz S800-ni joylashtirish mumkin bo'lgan bir nechta dastur stsenariylarini sanab o'tdik
- Huquqni muhofaza qilish:Politsiya avtomobillariga o‘rnatilgan S800 narkotik sotuvchilar tomonidan foydalaniladigan dronlarni aniqlashi va kuzatishi mumkin, bu esa jamoat xavfsizligi va operatsion samaradorlikni oshiradi.
- Chegara xavfsizligi:Noqonuniy kesib o'tish va kontrabanda faoliyatini nazorat qilish va oldini olish uchun chegaralar bo'ylab joylashtirilgan.
- Harbiy harakatlar:Haqiqiy vaqtda jang maydonini aniqlash va nishonga olish uchun mudofaa vositalarida foydalaniladi.
- Muhim infratuzilmani himoya qilish:Elektr stansiyalari, aeroportlar va hukumat binolari kabi hayotiy muhim inshootlarni doimiy nazoratni ta'minlash orqali himoya qiladi.
- Tabiiy ofatga javob:Havodan ko'rinishlarni taqdim etish va ofatdan zarar ko'rgan hududlarda omon qolganlarni topish orqali qidiruv va qutqaruv operatsiyalarida yordam beradi.
Texnik spetsifikatsiyalar
| Element | Qiymat/tavsif | |||||
| Model | S800 2-Oʻq Ogʻir yuk quruqlikda/avtomobilda gyro-stabillashtirilgan EO/IR platformasi | |||||
| TI kamerasi | ||||||
| Sovutilgan MWIR opsiyasi | Sovutilmagan LWIR opsiyasi | |||||
| Sensor | 640x512/15µm sovutilgan MWIR InSb (yoki MCT) | 640x512/12µm VoX | ||||
| NETD | <20mK | < 35mk @ 300K F1.0 | ||||
| Ob'ektiv | 30-660mm 22x optik kattalashtirish | 25-225 9x optik kattalashtirish | ||||
| FOV | NFOV: {0}},83 daraja ×0,66 daraja WFOV: 18,18 daraja × 14,58 daraja |
NFOV: 2 daraja × 1,6 daraja WFOV: 17,3 daraja × 13,9 daraja |
||||
| F raqami | F4.0 | F 1.0 | ||||
| Spektr | 3-5umm | 8-14umm | ||||
| Ranglar palitrasi | 16 rang palitrasi | |||||
| Kunduzgi kamera | ||||||
| Sensor | 1/1,8" 2MP @1920x1080, (4MP ixtiyoriy) | |||||
| Ob'ektiv | 15 mm-775 mm, 86 x optik kattalashtirish | |||||
| e-kattalashtirish | 8x | |||||
| FOV | NFOV:{{0}},5 daraja ×0,3 daraja ~ WFOV: 23 daraja ×13 daraja | |||||
| Min. yoritish | Rang: {0}}.0005Lux@(F1.4,AGCON), B/W: 0.0001Lux@(F1.4,AGCON) | |||||
| LRF (lazer diapazoni o'lchagich) | ||||||
| To'lqin uzunligi | 1535±30nm (koʻz uchun xavfsiz) | |||||
| Aniqlik | ±5m | |||||
| Maks. Diapazon | 20km (4x6m ob'ekt) | |||||
| Chastotasi | 1-5Hz | |||||
| Stabilizatsiya va tizim | ||||||
| Termal Vision DR & Kuzatuv masofasining ishlashi Aniqlash:Jonson qonuni bo'yicha aniqlash, o'rtacha. 4 piksel Tan olish:Jonson qonuni bo'yicha tan olinishi, o'rtacha. 8 piksel Avtomatik qayd. & Kuzatuv:Avtomatik tanib olish va kuzatish masofasi, oʻrtacha. 15 vertikal piksel Atmosferani tozalash > 25 km Masofalar faqat ma'lumot uchun mo'ljallangan va haqiqiy dastur sharoitida kuzatilmasligi kerak |
||||||
| MWIR % 40 NFOV | LWIR % 40 NFOV | |||||
| Aniqlash | Tan olish | Avtomatik qayd. & Kuzatuv | Aniqlash | Tan olish | Avtomatik qayd. & Kuzatuv | |
| Kemalar (9x2,5 m) | >% 7b% 7b0}% 7dkm | ~25 km | % 7e14km | >15 km | ~750m | ~400m |
| Avtomobil (3x1,5 m) | >23 km | % 7e11km | % 7e6km | >9,5 km | % 7e5km | ~2,6 km |
| INSON (1,8x0,92m) | >14 km | % 7e7km | ~3,8 km | >6 km | % 7e3km | ~1,6 km |
| DRONE (DJI {0}},35x0,3m) | >3,5 km | ~1,8 km | ~1km | >1,5 km | ~700m | ~400m |
| Azimut | Balandlik | |||||
| Diapazon | 360 daraja doimiy | -10 daraja ~+110 daraja | ||||
| Burchak tezligi | >100 daraja / s | |||||
| Burchak tezlashuvi tezligi | 0-100 daraja /s² | |||||
| Joylashuv aniqligi * | <0.5mrad(1σ) | |||||
| Stabilizatsiya samaradorligi ** | <0.2mrad(1σ)(1º/2Hz,2º/1Hz) | |||||
| Stabilizatsiya rejimi | Balandlik va azimut (2 o'q) | |||||
| Skanerlash rejimi | Qo'llanma, Sektorni skanerlash, panoramali skanerlash; | |||||
| Funksiyalar | Boresight real vaqt holati va harakatlanuvchi burchak tezligi | |||||
| Dvigatel | To'g'ridan-to'g'ri momentli vosita (DD motor) | |||||
| Video chiqishi | IQ kanalining asosiy oqimi: 1280×1024@25Hz, kunduzgi kanal: 1280×1024@25Hz | |||||
| Interfeyslar | ||||||
| Buyruq va nazorat | Moslashtirilgan dizayn/RS485, RJ45, CAN, RS232/422, Ethernet, Joystick | |||||
| Video | Moslashtirilgan dizayn/16 bitli kamera havolasi, 8 bitli kamera havolasi | |||||
| Aniqlash va kuzatish | ||||||
| Maqsad | Drone, Inson, transport vositalari, kemalar, hayvonlar | |||||
| Maqsadlarni hisoblash | Masofa, azimut, burchak burchagi | |||||
| Koordinata | GPS, Beidou | |||||
| Ekologik, mexanik va umumiy | ||||||
| Ishlash harorati | -20daraja-＋60daraja | |||||
| Namlik | >95% (kondenssiz) | |||||
| Quvvat | O'rtacha<350W, Peak<600W | |||||
| Kuchlanishi | AC220V±10% (50Hz±5%) yoki shahar 28V | |||||
| Hajmi | 684 mm x 865 mm | |||||
| Himoya | IP66 (IP67 sozlanishi) | |||||
| Foydali yuk | <50kg | |||||
| Og'irligi | <120kg | |||||
Minora va aksessuarlarning o'lchamlari
Joystickni boshqarish
Hajmi: 450 mm (L) × 197 mm (W) × 129,5 mm (H);
Og'irligi: 2 kg dan kam yoki unga teng;
Ekologik
Harorat
Ishlash: -20 daraja -+60 daraja
Saqlash: -30 daraja -+70 daraja
Namlik: kondensatsiz 70% dan kam yoki teng
Himoya: IPX65
Tizim funktsiyalari
a) turli xil optik sensorlar va elektron sensorlarni yuklash qobiliyati;
b) Harakatlanuvchi tashuvchiga o'rnatilganda burg'ulashni barqarorlashtirish;
c) burg'ulashni kerakli tezlik va yo'nalishda harakatlantirish uchun asosiy boshqaruv kompyuteridan boshqaruv buyrug'ini bajaring;
d) tashqi tizimdan maqsadli pozitsiya signalini qabul qilish va maqsadli pozitsiyani kuzatishda zerikish;
e) Borsight holati to'g'risida aniq va real vaqt rejimida hisobot berish;
f) burg'ulash harakatining burchak tezligi to'g'risida aniq va real vaqt rejimida hisobot berish;
g) Onlayn nol kalibrlash va nol driftni tuzatish kabi texnik xizmat ko'rsatish operatsiyalarini bajarishi mumkin.
